Einfach- und Gegenbuchsen
Material: C221 DIN 40685

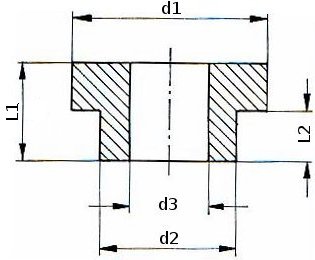

Form A
img/eugbuchsen_a.jpg

Art.-Nr. d1 d2 d3 L1 L2
658.1 13,5 8,5 4,5 10 5
1669 15 8 5,8 7,5 2,5
1219 22 12 7 13 6
643.1 30 18 9 17 7
2357 30 18 9 28 12
645.1 36 22 11 20 10
2355 36 22 11,5 26 12
40.276 40 24 13 28 13
50/17 50 18 9 17 7

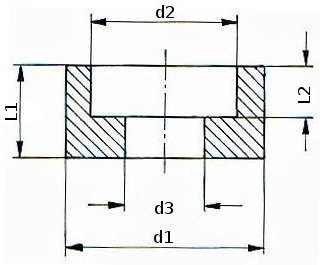

Form B
img/eugbuchsen_b.jpg

Art.-Nr. d1 d2 d3 L1 L2
657 13,5 9,5 4,5 8 5,5
1670 15 9 5,8 7 3
1218 22 13 7 11 7
644.1 30 19 9 15 8
2358 30 19 9 20 10,5
646.1 36 23 11 20 10
2356 36,5 23,5 11,5 20 10
40.275 40 26 13 16 7
50/15 50 19 9 15 8



Abmessungen in mm
Toleranzen nach DIN 40680 mittel
Sonderabmessungen nach Ihren Wünschen möglich
