Rillenbuchsen
Material: C221 DIN 40685

img/rillenbuchsen.jpg

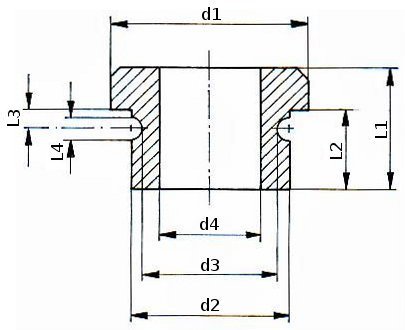

Art.-Nr. d1 d2 d3 d4 L1 L2 L3 L4
17.99 9 6 4,5 2 9,5 6,5 2,5 2
20.47 14 9 7,5 4,2 8,8 5,8 3 1,5
13.73 15 12 10 7 8 5,5 3 2
63.23 19 15 13 10 12 7 3,5 2
47.14 23 15,6 14,5 8,8 12 8 3 2
21.75 25 17,65 16,5 11 12 8 3 2
21.75/4 25 18 16 13 12 8 2 2
21.76 25 18 16 13 12 8 2 2
33.98 32 26 24 20 14 9 4,5 2



Abmessungen in mm
Toleranzen nach DIN 40680 mittel
Sonderabmessungen nach Ihren Wünschen möglich
