Stützisolatoren
Material: C221 DIN 40685
Form A
Form B
*Mantelfläche farblos glasiert
Material: C221 DIN 40685

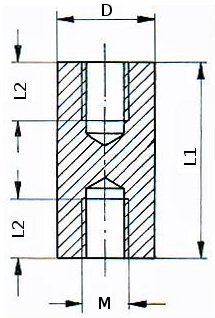

Form A
| Art.-Nr. | D | L1 | L2 | Gewinde für |
| 3 | 9 | 15 | 4,5 | M3 |
| 8 | 9 | 20 | 6 | M3 |
| 10 | 9,5 | 51 | 8 | M4 |
| 14 | 15 | 25 | 8 | M4 |
| 15 | 15 | 25 | 6 | M5 |
| 18 | 20 | 30 | 8 | M6 |
| 19 | 20 | 40 | 8 | M6 |
| 20 | 20 | 50 | 8 | M6 |

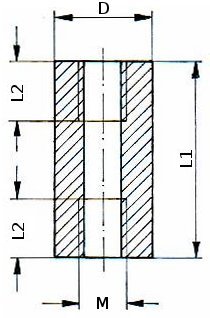

Form B
| Art.-Nr. | D | L1 | L2 | Gewinde für |
| 1 | 6 | 8 | 8 | M3 |
| 2 | 6 | 25 | 5 | M3 |
| 17 | 8 | 10 | 10 | M4 |
| 4 | 8 | 18 | 6 | M4 |
| 5 | 8 | 20 | 6 | M4 |
| 6 | 8 | 25 | 6 | M4 |
| 7 | 8 | 30 | 6 | M4 |
| 9* | 9 | 20 | 6 | M3 |
| 16 | 10 | 8 | 8 | M5 |
| 11 | 10 | 25 | 6 | M5 |
| 12 | 10 | 30 | 6 | M5 |
| 13 | 10 | 35 | 6 | M5 |
Abmessungen in mm
Toleranzen nach DIN 40680 mittel
Sonderabmessungen nach Ihren Wünschen möglich
